Kit solar de balcon EcoFlow STREAM Ultra 1.800Wp, baterie 1,92kWh

Kit fotovoltaic EcoFlow STREAM Ultra 1,92kWh cu 4 panouri rigide de 450W

Kitul fotovoltaic EcoFlow STREAM Ultra este o solutie pentru producerea, stocarea si utilizarea energiei solare intr-un apartament sau o locuinta.

Sistemul include centrala EcoFlow STREAM Ultra cu baterie de 1,92kWh, patru panouri fotovoltaice rigide EcoFlow de 450W si cablurile necesare conectarii.

STREAM Ultra integreaza bateria LiFePO4, invertorul si patru controlere solare MPPT. Panourile se conecteaza direct la centrala, fara sa fie necesar un microinvertor separat.

EcoFlow Smart Meter si sistemele de prindere nu sunt incluse. Acestea pot fi achizitionate separat, in functie de configuratia si locul instalarii.

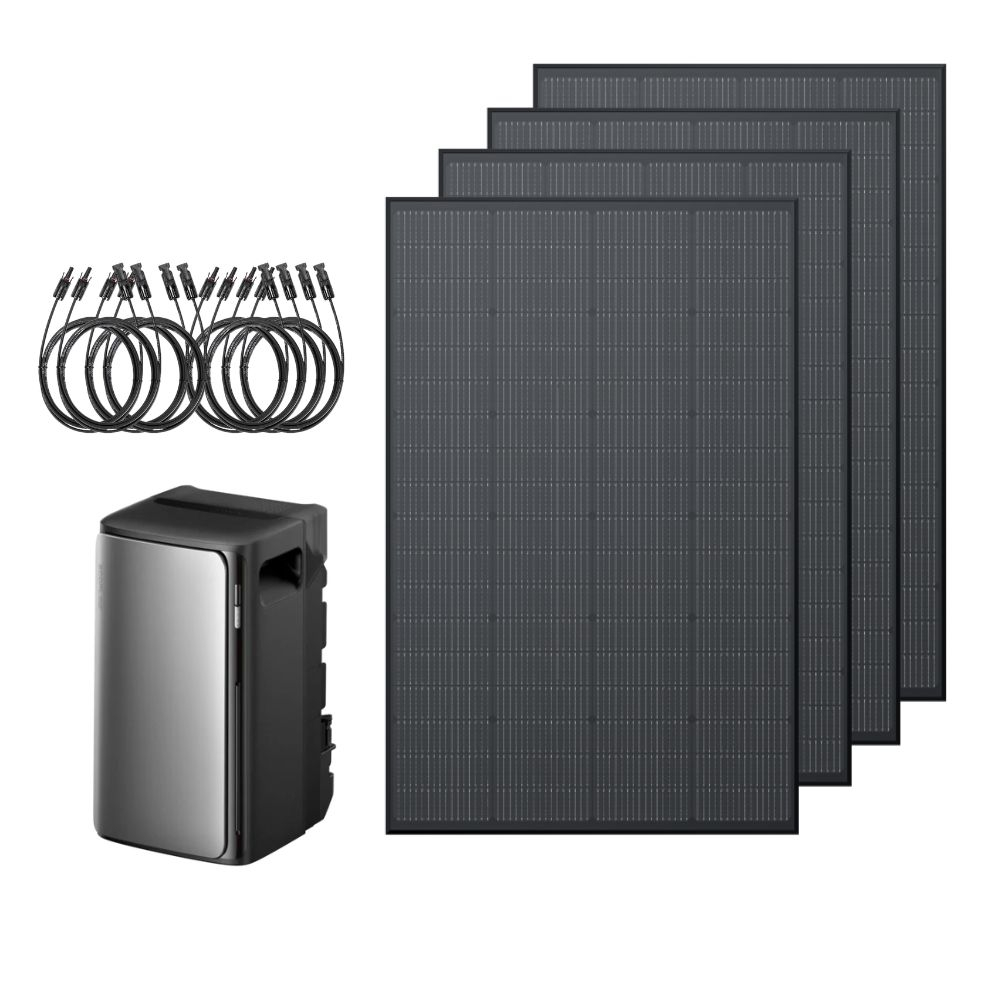

Ce contine kitul?

• 1 × centrala fotovoltaica EcoFlow STREAM Ultra 1,92kWh

• 4 × panouri solare rigide EcoFlow de 450W

• Cabluri fotovoltaice de aproximativ 3 metri pentru conectarea panourilor

• 1 × cablu AC pentru conectarea STREAM Ultra

• 1 × cheie pentru conectorii fotovoltaici

• 1 × suport de montaj pentru STREAM Ultra

• 1 × suport de blocare

• manual de instalare

• instructiuni de siguranta

• certificat de garantie

Puterea fotovoltaica totala a kitului este de 1.800Wp.

Kitul nu include:

• EcoFlow Smart Meter;

• sisteme de prindere pentru panouri;

• servicii de instalare.

Cum functioneaza sistemul?

Cele patru panouri transforma lumina solara in energie electrica. Fiecare panou se conecteaza separat la unul dintre cele patru canale MPPT ale centralei STREAM Ultra.

Energia produsa poate alimenta consumul locuintei si poate incarca bateria LiFePO4 de 1,92kWh. Energia acumulata poate fi utilizata ulterior, seara, noaptea sau atunci cand productia solara este redusa.

STREAM Ultra se conecteaza la o priza de 230V prin cablul AC inclus. Sistemul poate fi configurat si monitorizat din aplicatia EcoFlow.

Fara Smart Meter, STREAM Ultra nu poate masura direct consumul total al locuintei. Monitorizarea completa si reglarea automata pe baza consumului masurat necesita EcoFlow Smart Meter sau o alta solutie compatibila acceptata de sistem.

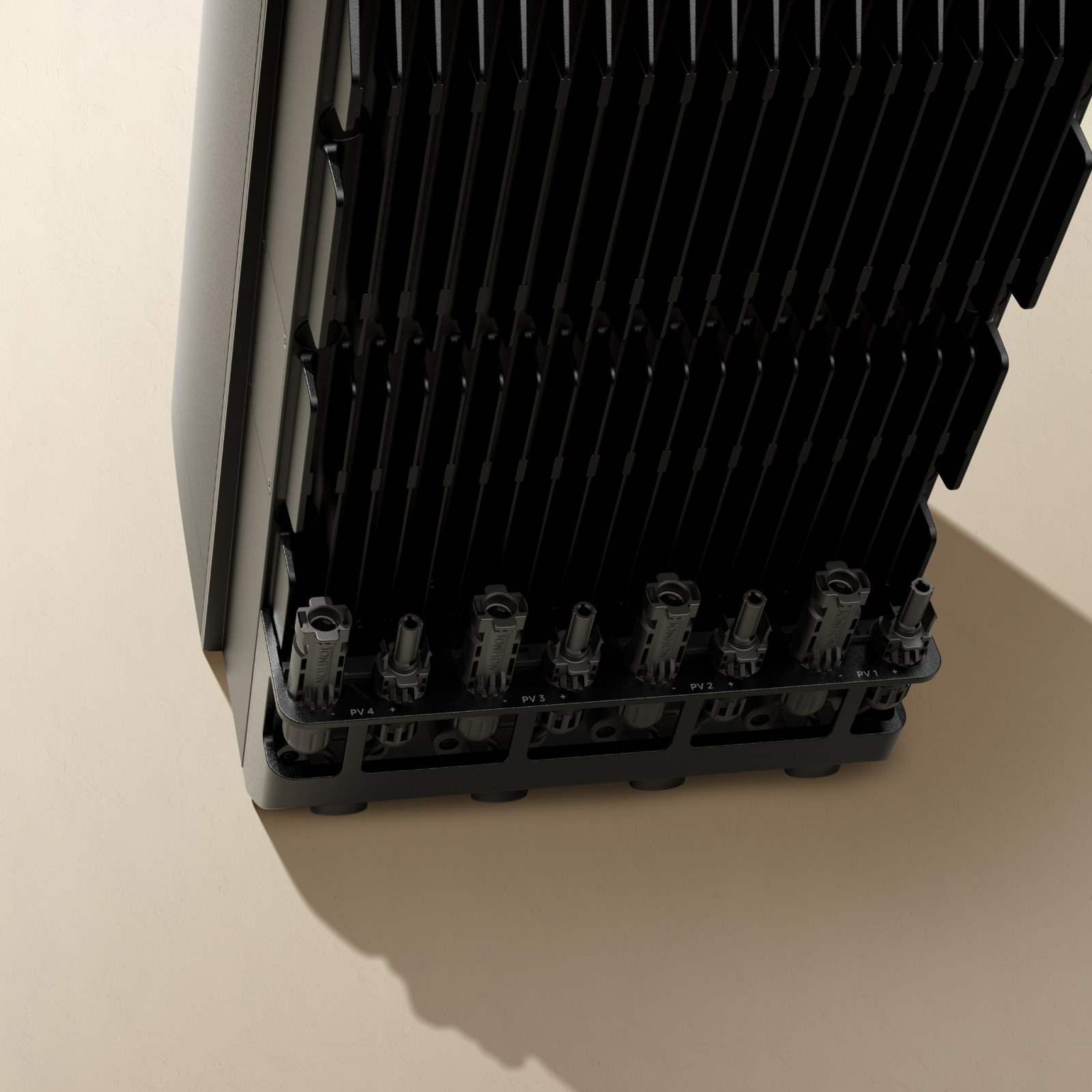

Cum se conecteaza panourile?

Configuratia recomandata este:

• panoul 1 de 450W se conecteaza la MPPT 1;

• panoul 2 de 450W se conecteaza la MPPT 2;

• panoul 3 de 450W se conecteaza la MPPT 3;

• panoul 4 de 450W se conecteaza la MPPT 4;

• STREAM Ultra se conecteaza la o priza de 230V prin cablul AC inclus.

Panourile nu se conecteaza in serie sau in paralel. Nu sunt necesari conectori de tip Y.

Pentru fiecare panou se folosesc doua cabluri fotovoltaice: unul pentru conductorul pozitiv si unul pentru conductorul negativ.

Compatibilitatea panourilor cu STREAM Ultra

Parametrii electrici ai fiecarui panou se incadreaza in limitele unei intrari MPPT a centralei:

Fiecare panou beneficiaza de urmarirea individuala a punctului de putere maxima. Astfel, orientarea diferita sau umbrirea temporara a unui panou are un impact mai redus asupra productiei celorlalte panouri.

Cat poate produce kitul intr-o zi?

Cele patru panouri ofera o putere fotovoltaica instalata de:

450W × 4 = 1.800Wp

In conditii bune de amplasare, productia medie anuala estimata pentru Romania este de aproximativ 5,4–6,9kWh pe zi.

Productia orientativa poate varia astfel:

• vara: aproximativ 8–11kWh pe zi;

• primavara si toamna: aproximativ 4–8kWh pe zi;

• iarna: aproximativ 1–3kWh pe zi.

Valorile sunt estimative. Productia reala depinde de localitate, anotimp, vreme, orientare, inclinare, temperatura si umbrire.

Montarea verticala pe balcon poate produce mai putin decat montarea panourilor la o inclinare favorabila pe terasa, acoperis sau la sol.

Puterea fotovoltaica de 1.800Wp nu inseamna ca sistemul produce constant 1.800W. STREAM Ultra poate accepta maximum 2.000W din panouri, dar puterea livrata prin conexiunea la reteaua locuintei este limitata la maximum 800W.

Stocarea energiei

STREAM Ultra include o baterie LiFePO4 cu o capacitate nominala de 1,92kWh.

In timpul zilei, energia produsa de panouri poate alimenta consumatorii si incarca bateria. Energia stocata poate fi utilizata ulterior pentru reducerea consumului preluat din reteaua publica.

Exemple teoretice de autonomie:

• consum de 100W: aproximativ 19,2 ore;

• consum de 300W: aproximativ 6,4 ore;

• consum de 600W: aproximativ 3,2 ore;

• consum de 1.000W: aproximativ 1,9 ore.

Autonomia reala va fi mai mica din cauza pierderilor de conversie, consumului propriu al centralei si capacitatii rezervate pentru protejarea bateriei.

EcoFlow Smart Meter optional

EcoFlow Smart Meter nu este inclus in kit si poate fi achizitionat separat.

Rolul Smart Meter-ului este sa masoare in timp real:

• consumul total al locuintei;

• energia preluata din reteaua publica;

• energia furnizata de sistem;

• surplusul trimis catre reteaua publica;

• evolutia consumului si a productiei.

Informatiile sunt transmise catre sistemul STREAM si pot fi consultate in aplicatia EcoFlow.

Smart Meter-ul ajuta STREAM Ultra sa adapteze incarcarea si descarcarea bateriei la consumul real al locuintei. De exemplu, atunci cand consumul creste, sistemul poate utiliza energia stocata pentru a reduce energia preluata din retea.

In configuratiile compatibile, Smart Meter-ul poate contribui si la reducerea surplusului trimis in reteaua publica. Functiile disponibile depind de configurarea sistemului, versiunea aplicatiei si firmware-ul instalat.

Smart Meter-ul nu este o baterie si nu poate stoca energia.

Kitul functioneaza fara Smart Meter?

Da. STREAM Ultra poate:

• primi energie de la panourile fotovoltaice;

• incarca bateria integrata;

• furniza energie prin conexiunea AC;

• alimenta aparate conectate direct la iesirile proprii;

• afisa productia solara si nivelul bateriei in aplicatia EcoFlow.

Fara Smart Meter, sistemul nu masoara direct consumul total al locuintei si nu poate regla energia pe baza consumului general masurat in tabloul electric.

Smart Meter-ul este recomandat pentru utilizatorii care doresc automatizare si o imagine completa asupra fluxului de energie, dar nu este obligatoriu pentru functionarea de baza a centralei.

Instalarea Smart Meter-ului

Smart Meter-ul se monteaza pe sina DIN, in tabloul electric al locuintei, si trebuie instalat de un electrician autorizat.

Caracteristici principale:

• compatibilitate cu instalatii monofazate si trifazate;

• masurare prin transformatoare externe de curent;

• domeniu de masurare de pana la 120A;

• conectivitate Wi-Fi si Bluetooth;

• comunicare cu aplicatia si echipamentele EcoFlow;

• dimensiuni aproximative: 90 × 66 × 36mm;

• protectie IP30;

• utilizare exclusiva la interior.

Smart Meter-ul poate fi comandat separat si adaugat ulterior sistemului.

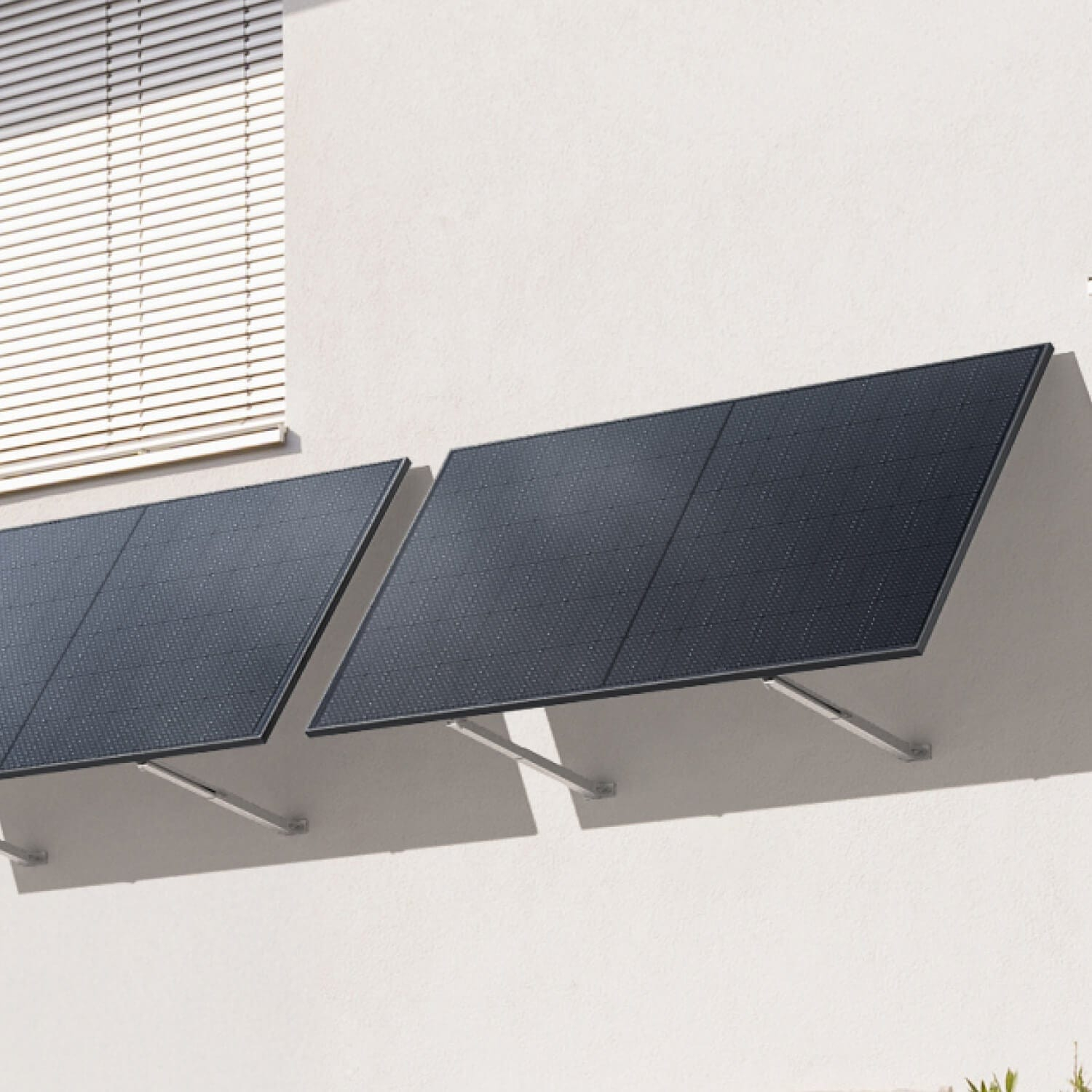

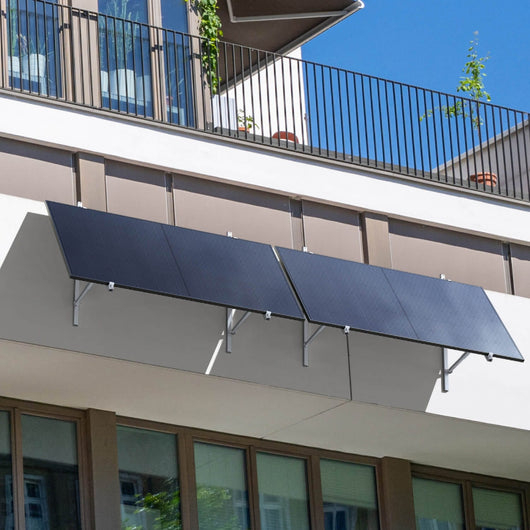

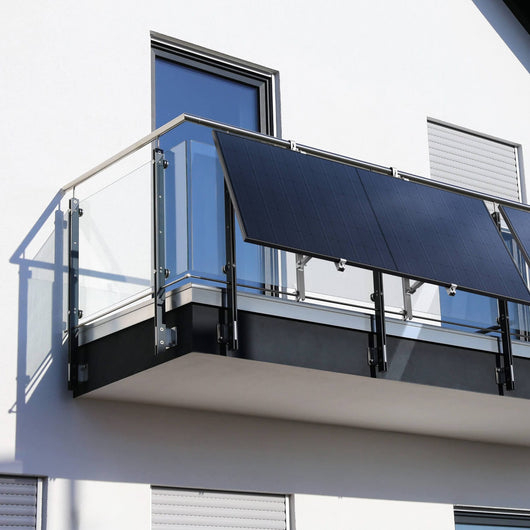

Sistemele de prindere optionale

Sistemele de prindere pentru panouri nu sunt incluse in kit. Acestea pot fi achizitionate separat, in functie de locul instalarii.

Rolul sistemului de prindere este de a:

• fixa panourile pe balcon sau pe o alta suprafata compatibila;

• mentine panourile intr-o pozitie stabila;

• permite pozitionarea lor la un unghi adecvat;

• reduce riscul deplasarii sau caderii din cauza vantului.

Pentru patru panouri este necesar, in mod normal, cate un sistem complet de prindere pentru fiecare panou.

Sistemele de prindere pentru balcon pot fi comandate separat aici.

Inainte de achizitie trebuie verificate:

• compatibilitatea suportului cu rama panoului;

• forma si grosimea balustradei;

• rezistenta structurala a balconului;

• spatiul disponibil pentru patru panouri;

• expunerea la vant;

• posibilitatea ancorarii suplimentare;

• cerintele aplicabile cladirii si fatadei.

Suporturile pentru balcon sunt destinate in principal balcoanelor deschise, cu balustrada adecvata. Pentru un balcon inchis, acoperis, terasa sau montaj la sol poate fi necesara o alta solutie de fixare.

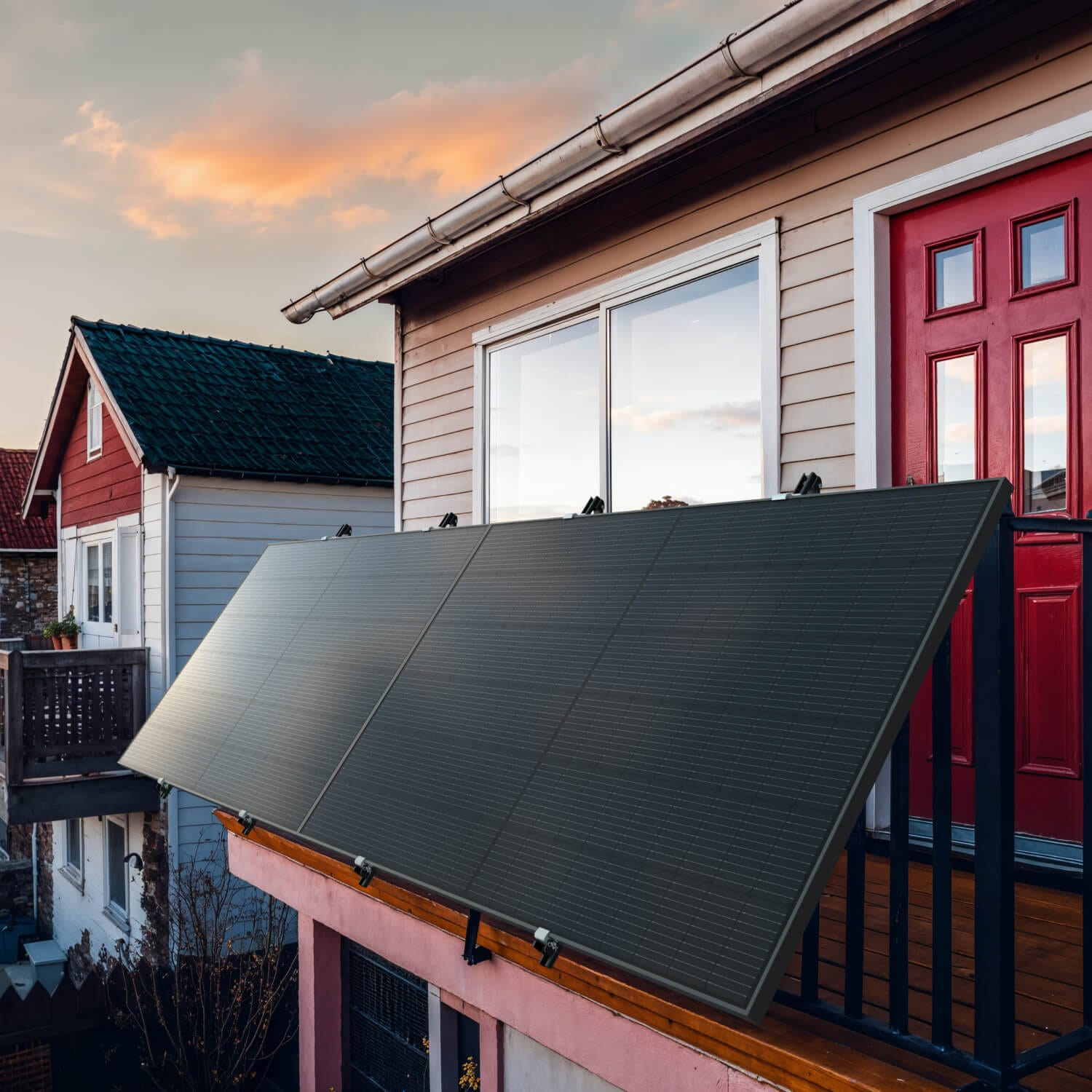

De cat spatiu este nevoie pentru panouri?

Fiecare panou are dimensiunile de aproximativ 190,8 × 113,4 × 3cm.

Daca panourile sunt montate vertical, unul langa altul, latimea ocupata de acestea este de aproximativ:

4 × 113,4cm = 453,6cm

Este necesara o lungime utila de cel putin aproximativ 4,54 metri, la care trebuie adaugate distantele dintre panouri si spatiul necesar sistemelor de prindere.

Cele patru panouri cantaresc impreuna:

22,4kg × 4 = 89,6kg

Structura pe care sunt montate trebuie verificata pentru a sustine greutatea panourilor, a suporturilor si fortele suplimentare produse de vant.

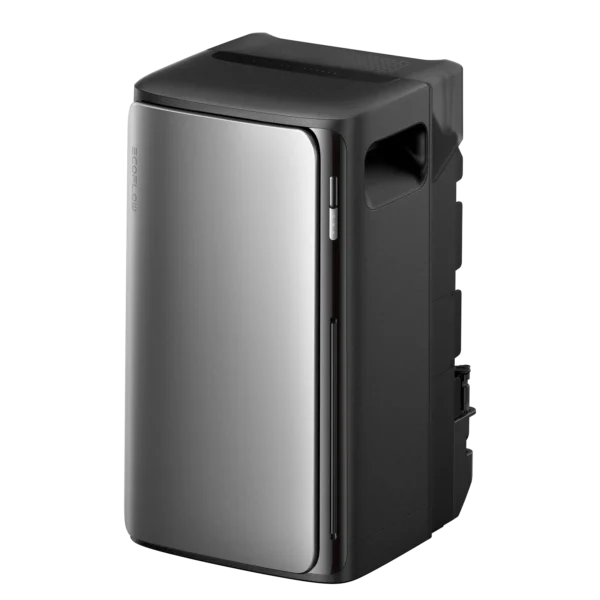

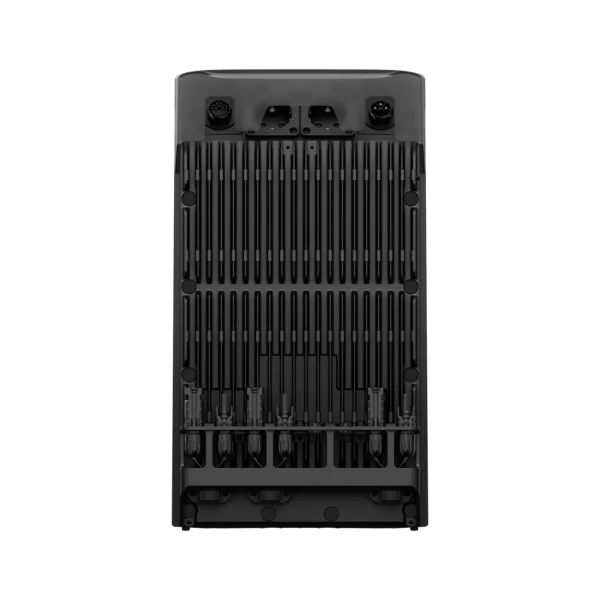

Specificatiile EcoFlow STREAM Ultra

• capacitate baterie: 1,92kWh;

• tip baterie: LiFePO4;

• durata de viata: aproximativ 6.000 de cicluri;

• numar MPPT-uri: 4;

• putere fotovoltaica maxima: 2.000W;

• putere maxima per MPPT: 500W;

• interval tensiune MPPT: 15–60V CC;

• curent maxim de functionare per MPPT: 14A;

• putere de incarcare AC: pana la 1.050W;

• putere AC proprie: pana la 1.200W;

• putere livrata prin conectarea la retea: pana la 800W;

• utilizare off-grid: prin iesirile dedicate;

• conectivitate: Wi-Fi si Bluetooth;

• temperatura de functionare: intre −20°C si +55°C;

• incalzire automata a bateriei la temperaturi scazute;

• protectie: IP65;

• nivel de zgomot: sub 30dB;

• greutate: aproximativ 23,1kg;

• dimensiuni: 284 × 255 × 458mm;

• garantie: 10 ani.

Specificatiile panourilor solare

• tip: panouri fotovoltaice rigide monocristaline;

• numar panouri: 4;

• putere per panou: 450W;

• putere fotovoltaica totala: 1.800Wp;

• eficienta: pana la aproximativ 23%;

• culoare: negru;

• dimensiuni per panou: 190,8 × 113,4 × 3cm;

• greutate per panou: 22,4kg;

• protectie la apa si praf: IP68.

Functionarea in timpul unei pene de curent

STREAM Ultra poate alimenta consumatori in timpul unei pene de curent numai prin prizele de iesire proprii ale centralei.

Consumatorii trebuie conectati direct la STREAM Ultra. Din motive de siguranta, centrala nu va continua sa alimenteze instalatia locuintei prin priza utilizata pentru conectarea la retea.

Puterea maxima disponibila prin iesirile proprii este de pana la 1.200W. Puterea totala a aparatelor conectate nu trebuie sa depaseasca aceasta limita.

Sistemul nu poate alimenta automat intreaga locuinta in timpul unei pene de curent prin simpla conectare la o priza obisnuita.

Monitorizarea prin aplicatia EcoFlow

Fara Smart Meter, aplicatia EcoFlow permite:

• verificarea productiei canalelor MPPT;

• verificarea nivelului bateriei;

• monitorizarea functionarii STREAM Ultra;

• programarea incarcarii si descarcarii;

• actualizarea firmware-ului;

• vizualizarea avertizarilor.

Cu Smart Meter-ul optional instalat, aplicatia poate afisa suplimentar:

• consumul total al locuintei;

• energia preluata din reteaua publica;

• surplusul trimis in retea;

• fluxul de energie dintre centrala, locuinta si retea;

• gestionarea energiei in functie de consumul masurat;

• functiile compatibile de limitare a injectiei.

Pentru utilizarea functiilor conectate este necesara o retea Wi-Fi compatibila. STREAM Ultra si Smart Meter-ul optional trebuie adaugate in acelasi spatiu din aplicatia EcoFlow.

Ce se intampla cu surplusul de energie?

Energia produsa de panouri poate fi folosita pentru alimentarea consumului si incarcarea bateriei.

Dupa incarcarea bateriei, energia care nu este consumata poate fi trimisa catre reteaua publica, in functie de configuratia si setarile sistemului.

Smart Meter-ul optional permite masurarea acestui flux si poate ajuta sistemul sa gestioneze productia in functie de consumul real al locuintei.

Conectarea si utilizarea trebuie sa respecte cerintele operatorului de distributie si reglementarile aplicabile.

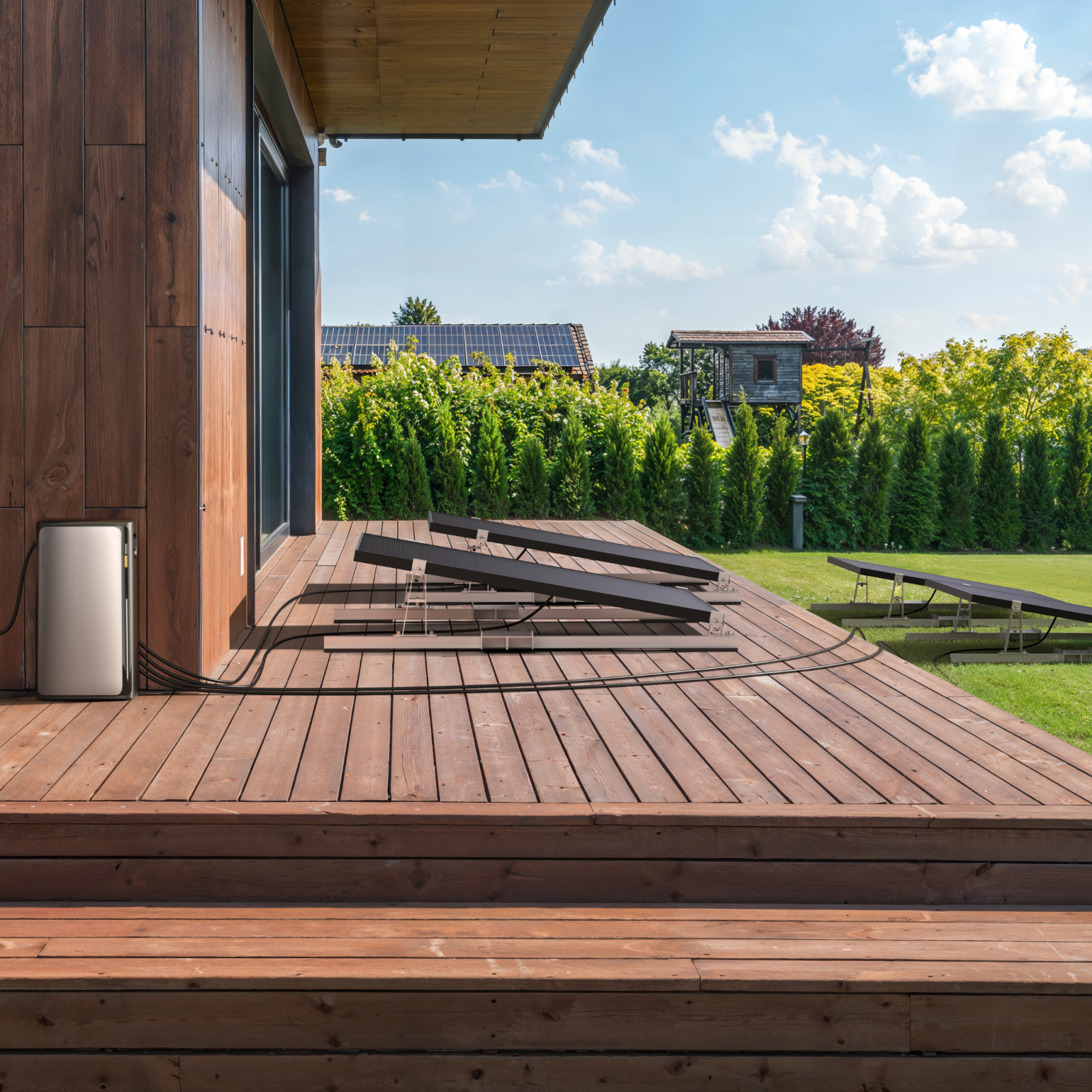

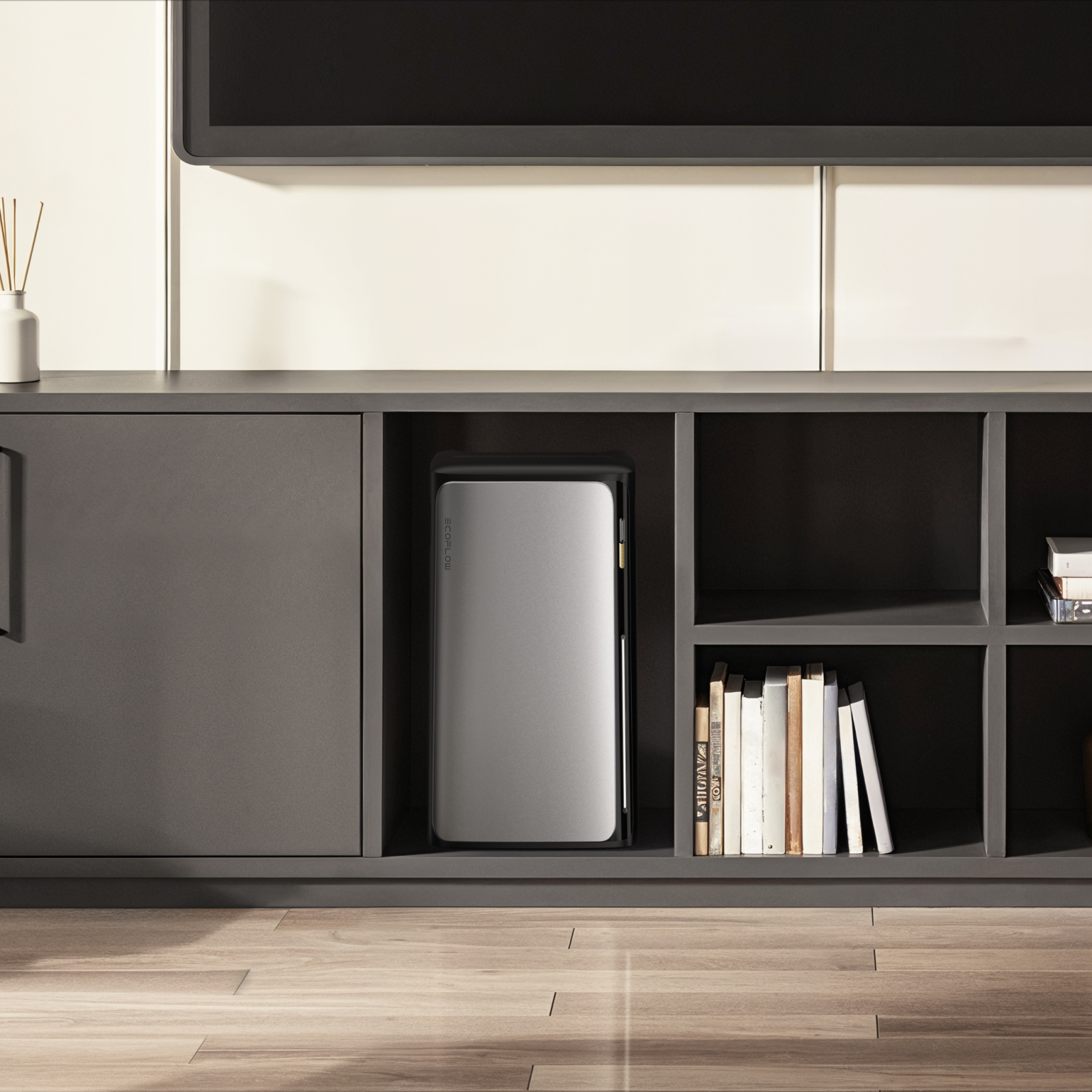

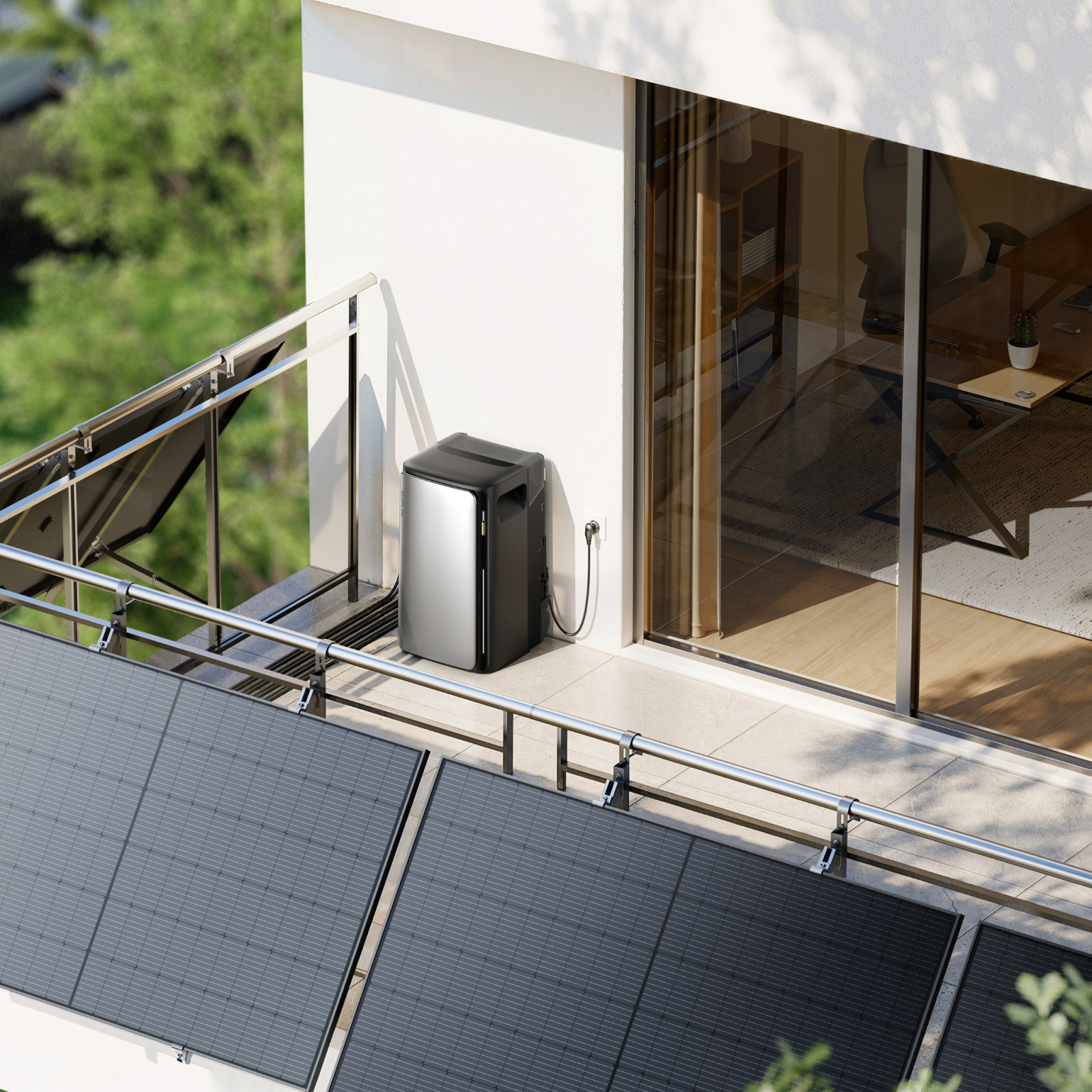

Recomandari pentru instalare

STREAM Ultra trebuie instalata intr-o zona bine ventilata, stabila si protejata de expunerea directa prelungita la soare.

Cablul AC trebuie conectat la o priza fixa, corect instalata si prevazuta cu impamantare. Nu este recomandata utilizarea unui prelungitor obisnuit.

Lungimea cablurilor trebuie verificata inainte de instalare:

• cabluri fotovoltaice: aproximativ 3 metri fiecare;

• cablu AC: lungimea inclusa de producator.

Sistemele de prindere trebuie selectate in functie de panouri si de suprafata pe care vor fi instalate. Panourile trebuie fixate corespunzator si protejate impotriva vantului.

Daca este achizitionat separat, Smart Meter-ul trebuie instalat de un electrician autorizat.

Intrebari frecvente

1. Kitul necesita un microinvertor separat?

Nu. STREAM Ultra integreaza controlerele MPPT, bateria si invertorul necesar functionarii sistemului.

2. Cum se conecteaza cele patru panouri?

Fiecare panou se conecteaza separat la una dintre cele patru intrari MPPT.

3. Sunt necesari conectori Y?

Nu. Panourile nu se conecteaza in paralel si nu sunt necesari conectori Y.

4. Kitul include cablurile solare?

Da. Sunt incluse opt cabluri fotovoltaice de aproximativ 3 metri, cate doua pentru fiecare panou.

5. Kitul stocheaza energia?

Da. STREAM Ultra include o baterie LiFePO4 cu o capacitate nominala de 1,92kWh.

6. Kitul include EcoFlow Smart Meter?

Nu. Smart Meter-ul este optional si poate fi achizitionat separat.

7. Kitul functioneaza fara Smart Meter?

Da. Sistemul poate produce si stoca energie fara Smart Meter. Totusi, fara acesta nu poate masura direct consumul total al locuintei.

8. La ce ajuta Smart Meter-ul?

Smart Meter-ul masoara consumul locuintei si schimbul de energie cu reteaua. Acesta permite sistemului sa adapteze mai precis incarcarea si descarcarea bateriei la consumul masurat.

9. Smart Meter-ul necesita electrician?

Da. Acesta se monteaza in tabloul electric si trebuie instalat de un electrician autorizat.

10. Kitul include sistemele de prindere?

Nu. Sistemele de prindere sunt optionale si pot fi comandate separat.

11. Cate sisteme de prindere sunt necesare?

Pentru patru panouri este necesar, in mod normal, cate un sistem complet pentru fiecare panou.

12. Suporturile sunt universale?

Nu. Compatibilitatea trebuie verificata in functie de rama panoului, forma si grosimea balustradei si rezistenta structurii.

13. Ce se intampla cu surplusul de energie?

Surplusul poate incarca bateria. Dupa incarcarea acesteia, energia suplimentara poate fi trimisa in retea, in functie de configurarea sistemului.

14. Sistemul functioneaza in timpul unei pene de curent?

Da, dar numai prin prizele proprii ale STREAM Ultra. Consumatorii trebuie conectati direct la centrala, iar puterea totala nu trebuie sa depaseasca 1.200W.

15. Poate alimenta automat intreaga locuinta in timpul unei pene?

Nu. Conectarea printr-o priza obisnuita nu permite alimentarea intregii instalatii atunci cand reteaua publica este oprita.

16. De cat spatiu este nevoie pe balcon?

Pentru montarea verticala, cele patru panouri ocupa impreuna aproximativ 4,54 metri, fara distantele dintre panouri si spatiul necesar sistemelor de prindere.

17. Cat produce kitul intr-o zi?

In conditii bune de amplasare, productia medie anuala estimata pentru Romania este de aproximativ 5,4–6,9kWh pe zi.

Productia reala poate fi mai mare vara si considerabil mai mica iarna.

18. Care este diferenta fata de STREAM Pro?

STREAM Ultra are patru MPPT-uri si accepta maximum 2.000W de panouri. STREAM Pro are trei MPPT-uri si accepta maximum 1.500W. Ambele au o baterie de 1,92kWh, dar STREAM Ultra este mai potrivita pentru configuratia cu patru panouri.
