Kit fotovoltaic pentru balcon 1840W cu Anker SOLIX Solarbank 3 E2700 Pro 2,68kWh, 4 panouri Canadian Solar 460W, Smart Meter si cabluri

Acest kit fotovoltaic pentru balcon este o solutie completa pentru producerea, stocarea si utilizarea energiei solare direct in locuinta. Sistemul include centrala electrica Anker SOLIX Solarbank 3 E2700 Pro, patru panouri fotovoltaice Canadian Solar de 460W, contorul inteligent Anker SOLIX Smart Meter si cablurile necesare conectarii.

Puterea fotovoltaica totala instalata a kitului este de 1.840Wp, iar bateria LiFePO4 integrata are o capacitate de 2.688Wh (2,68kWh).

Cum functioneaza sistemul?

In timpul zilei, cele patru panouri fotovoltaice transforma energia solara in electricitate si o transmit catre Anker SOLIX Solarbank 3 E2700 Pro.

Solarbank 3 Pro integreaza intr-un singur echipament:

• baterie LiFePO4 pentru stocarea energiei;

• patru controlere MPPT pentru gestionarea panourilor;

• microinvertor pentru transformarea energiei solare in curent alternativ de 230V;

• sistem inteligent de gestionare a energiei;

• posibilitatea incarcarii bateriei de la reteaua electrica.

Energia produsa de panouri poate fi folosita imediat de consumatorii din locuinta, iar surplusul poate fi stocat in baterie pentru utilizare seara, noaptea sau atunci cand productia solara este redusa.

Solarbank se conecteaza la o priza de 230V si poate furniza pana la 800W catre instalatia electrica a locuintei. Nu este necesar un invertor extern, deoarece acesta este deja integrat in Solarbank 3 Pro.

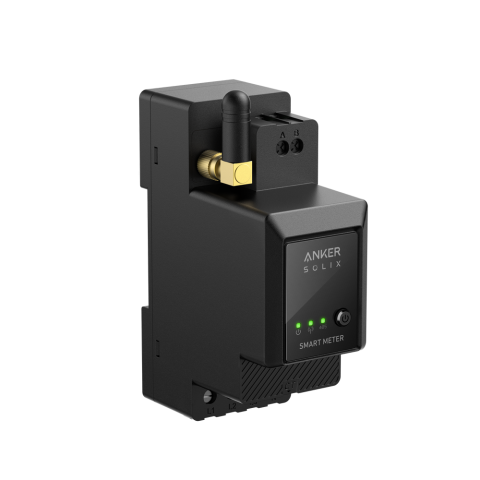

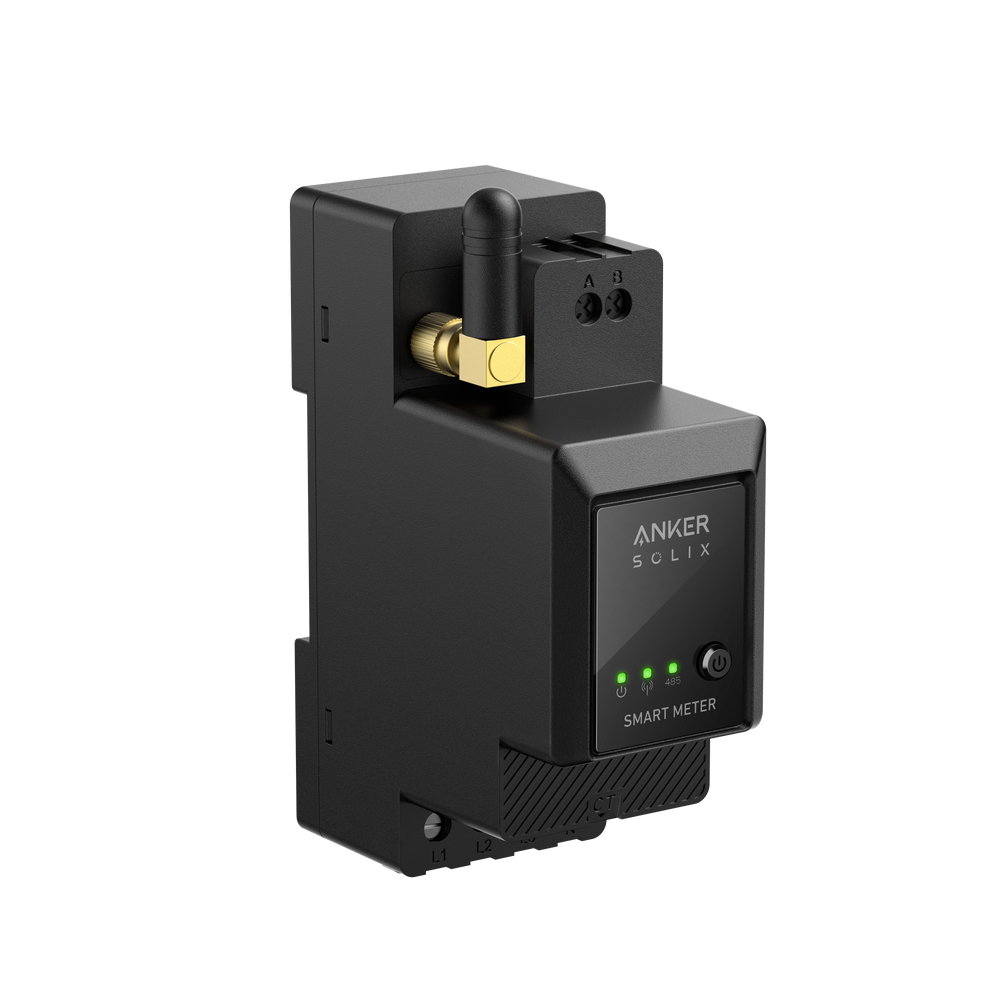

Rolul contorului inteligent Smart Meter

Anker SOLIX Smart Meter masoara in timp real consumul total al locuintei si comunica aceste informatii catre Solarbank.

Sistemul ajusteaza automat puterea furnizata in functie de consumul detectat, astfel incat energia solara si energia stocata sa fie utilizate cat mai eficient.

De exemplu, daca locuinta consuma 400W, Solarbank poate adapta iesirea pentru a acoperi aproximativ necesarul respectiv, in limita energiei disponibile si a setarilor selectate.

Smart Meter-ul se instaleaza in tabloul electric si trebuie montat de un electrician autorizat.

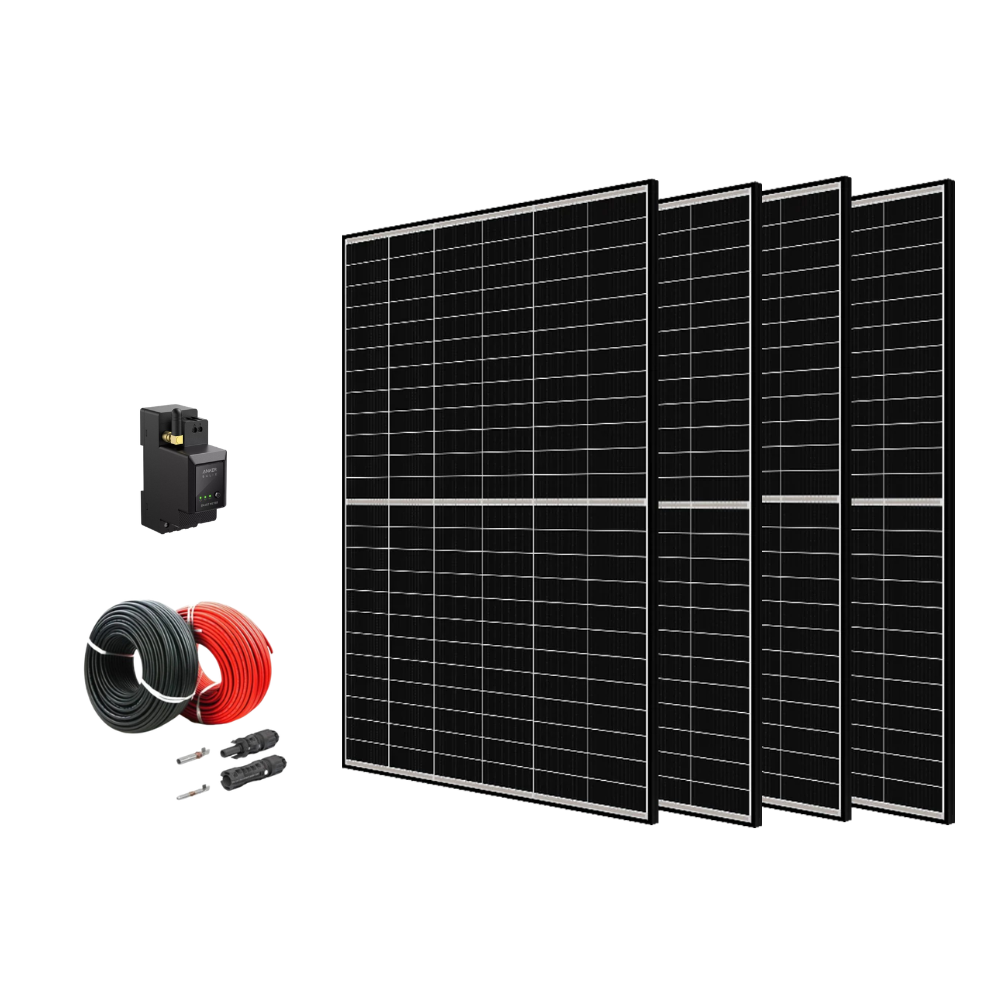

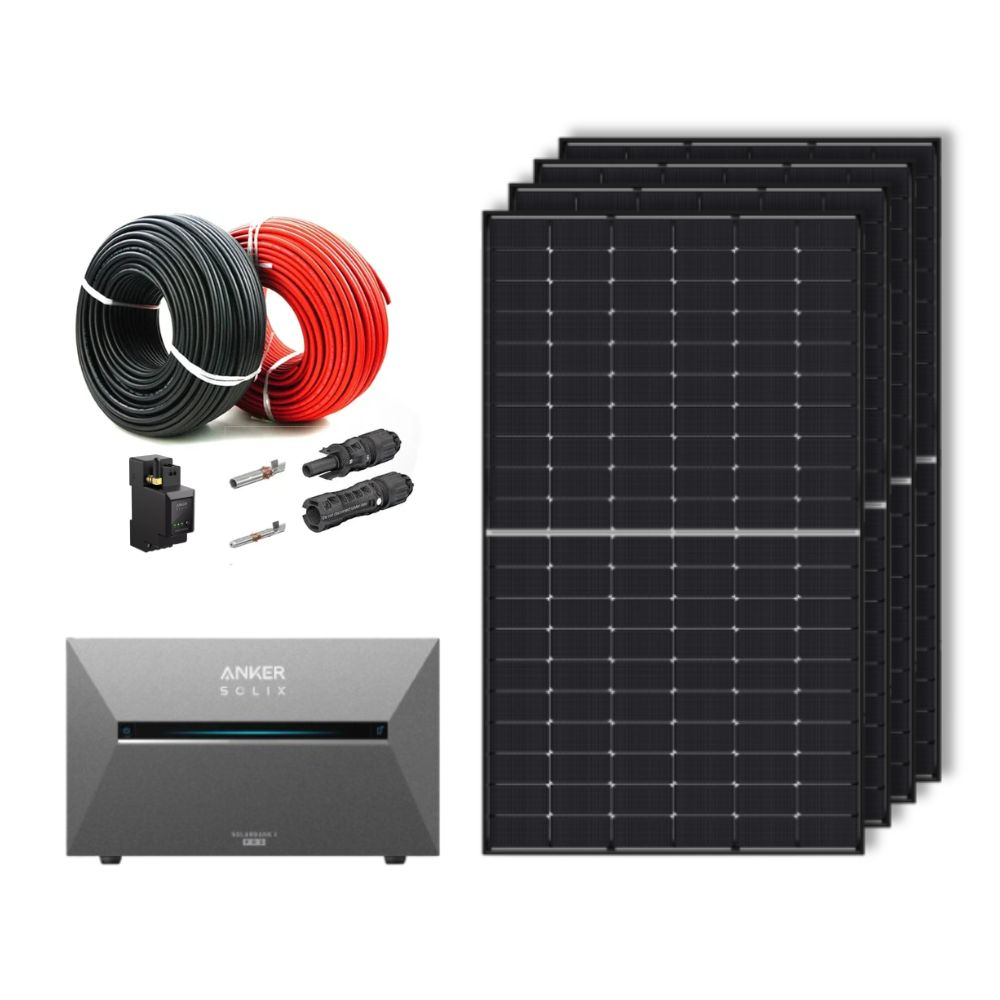

Ce contine kitul?

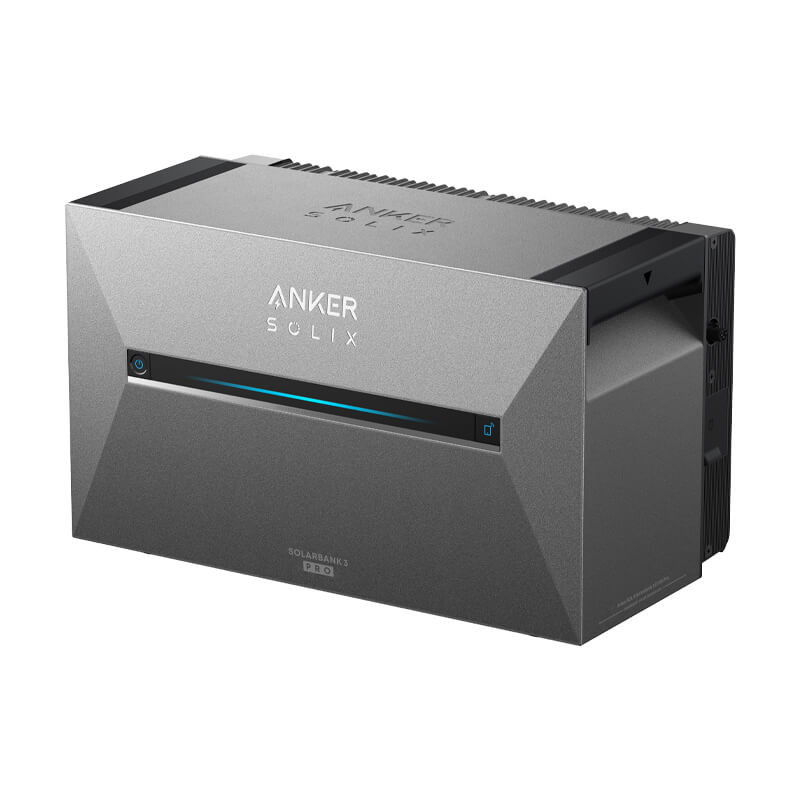

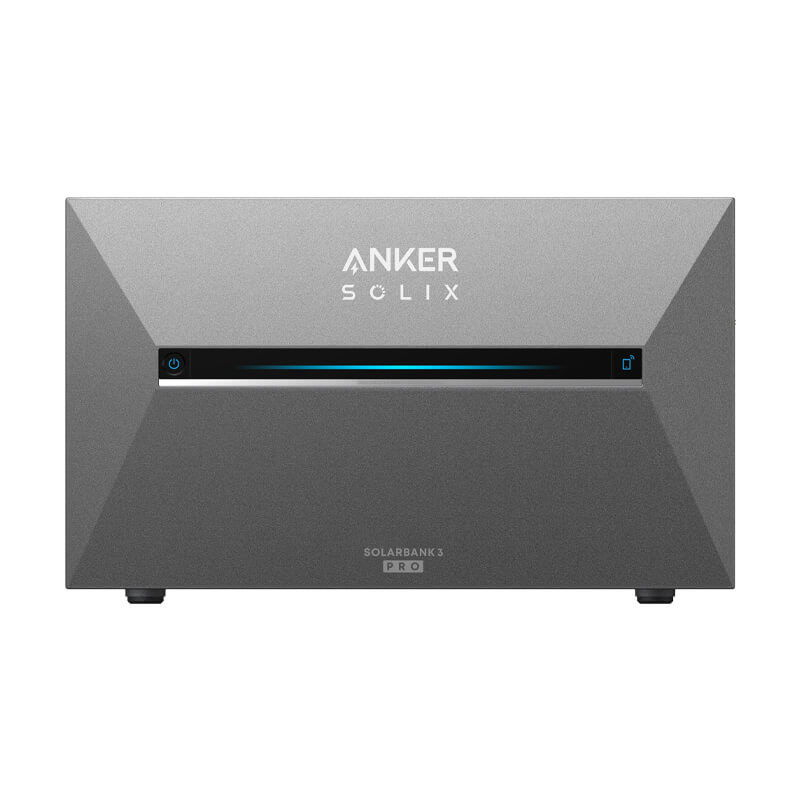

• 1 x centrala electrica Anker SOLIX Solarbank 3 E2700 Pro, cod A17C53Z1;

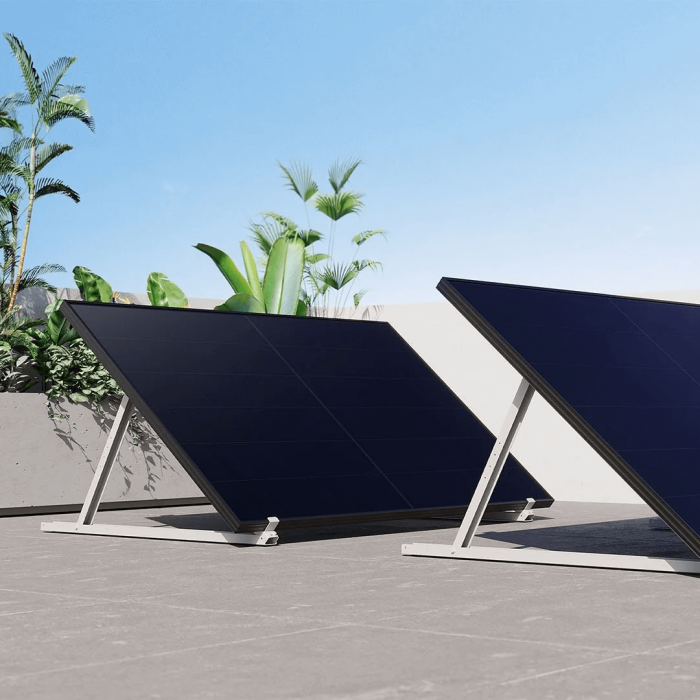

• 4 x panouri fotovoltaice Canadian Solar CS6.2-48TD de 460W;

• 1 x Anker SOLIX Smart Meter;

• cabluri pentru conectarea panourilor la Solarbank;

• cablu AC pentru conectarea sistemului la priza.

Sistemul de prindere pentru panouri nu este inclus.

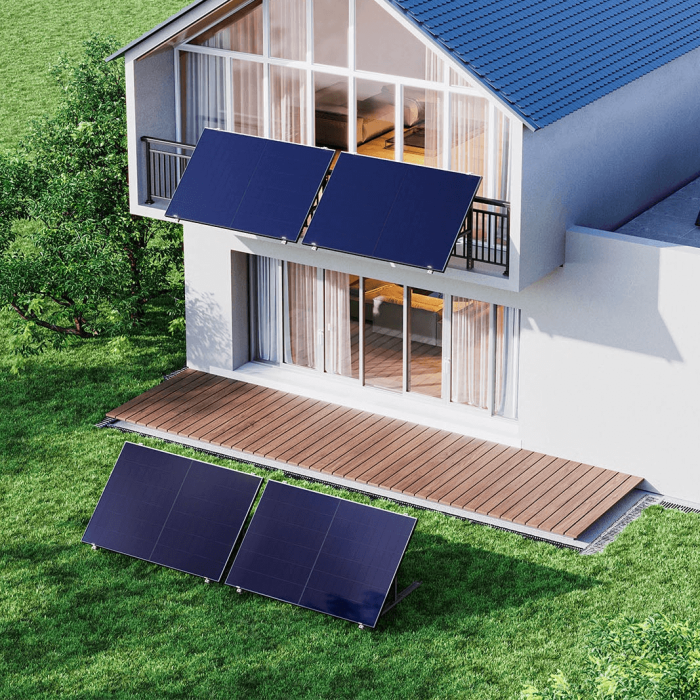

Suportul trebuie ales separat in functie de locul instalarii: balcon, perete, acoperis plat, terasa sau sol. Panourile trebuie fixate pe o structura dimensionata corespunzator si rezistenta la vant si intemperii.

Avantajele principale

• putere fotovoltaica totala de 1.840Wp;

• baterie LiFePO4 de 2.688Wh;

• microinvertor si patru controlere MPPT integrate;

• nu necesita invertor extern;

• iesire de pana la 800W catre instalatia locuintei;

• iesire AC off-grid de pana la 1.200W;

• incarcare de la panouri si de la reteaua electrica;

• putere fotovoltaica acceptata de pana la 1.800W cu unitatea principala;

• pana la 3.600W intrare solara prin adaugarea unei baterii BP2700;

• extindere pana la 16.128Wh;

• monitorizare si configurare prin aplicatia Anker;

• reglarea automata a puterii cu ajutorul Smart Meter-ului;

• functionare intre -20°C si +55°C;

• protectie IP65 pentru utilizare la exterior;

• garantie de 10 ani pentru Solarbank 3 E2700 Pro.

Specificatiile panourilor Canadian Solar

Specificatii pentru un singur panou:

• model: Canadian Solar CS6.2-48TD;

• putere nominala: 460W;

• tehnologie celulara: TOPCon;

• tensiune la putere maxima – Vmp: 45,2V;

• curent la putere maxima – Imp: 10,18A;

• tensiune in circuit deschis – Voc: 53,3V;

• curent de scurtcircuit – Isc: 10,82A;

• eficienta modulului: 23%;

• dimensiuni: 1762 x 1134 x 30 mm;

• greutate: 24,6 kg;

• constructie cu sticla fata si spate;

• cutie de jonctiune IP68;

• conector: T6, MC4-EVO2 sau MC4-EVO2A, in functie de versiunea disponibila.

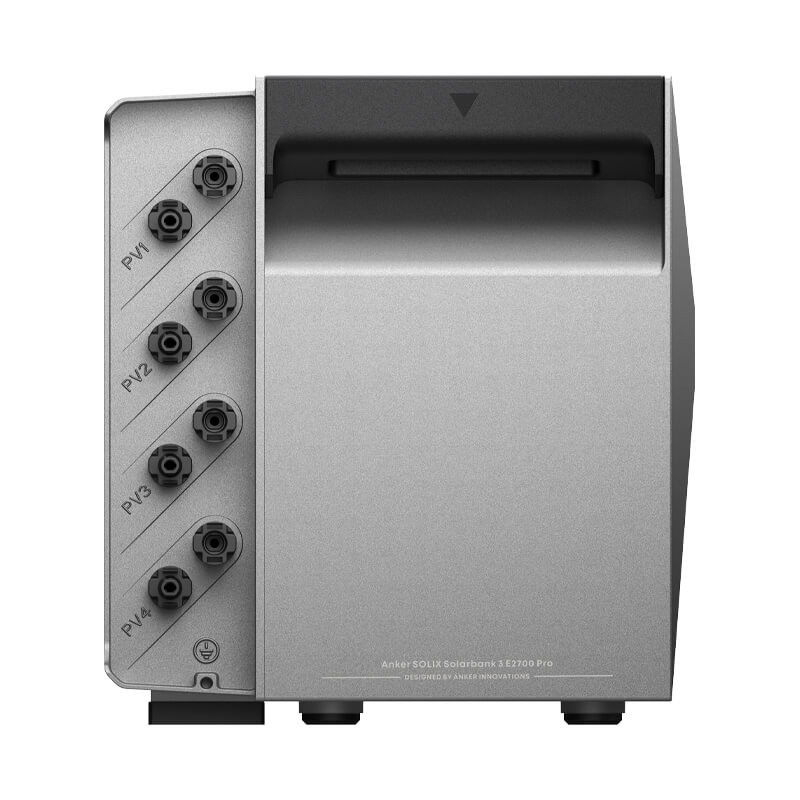

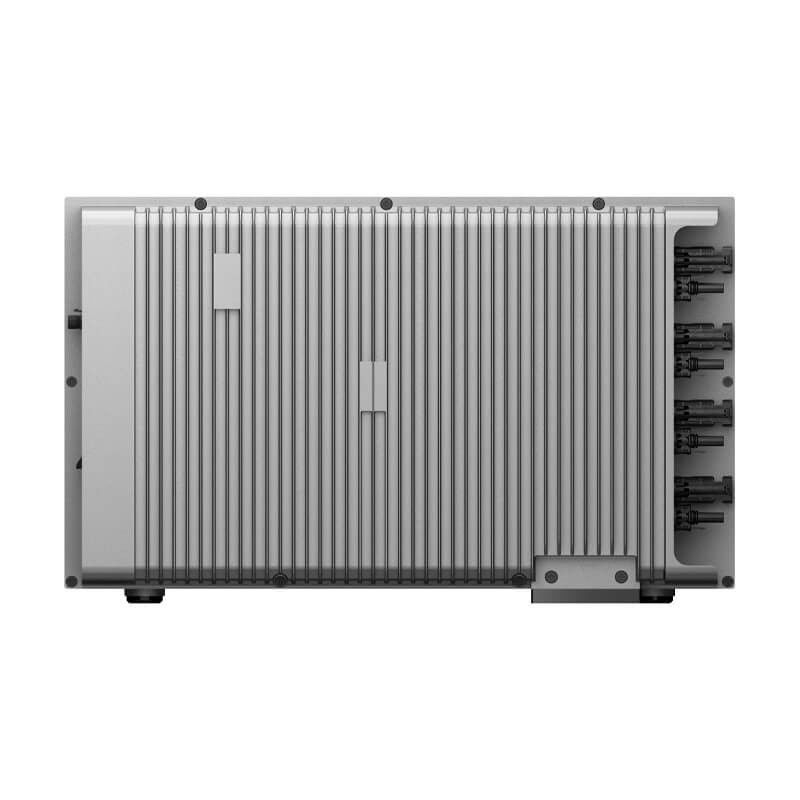

Fiecare panou se conecteaza separat la una dintre intrarile MPPT ale Solarbank. In configuratia acestui kit sunt utilizate toate cele patru intrari disponibile.

Valorile de tensiune si curent declarate pentru fiecare panou se incadreaza in intervalele mentionate pentru intrarile Solarbank 3 Pro; configuratia completa trebuie totusi verificata conform documentatiei producatorului:

• Vmp panou: 45,2V;

• Voc panou: 53,3V;

• interval MPPT Solarbank: 16–60V;

• Imp panou: 10,18A;

• curent maxim acceptat de fiecare MPPT: 32A.

Panourile nu trebuie conectate in serie. Fiecare panou se conecteaza la propria intrare PV.

Capacitatea bateriei

Solarbank 3 E2700 Pro are o baterie LiFePO4 integrata, cu o capacitate de:

2.688Wh (2,68kWh)

Capacitatea reprezinta energia nominala stocata. Energia utilizabila efectiv poate fi mai mica, in functie de nivelul minim de rezerva configurat, consumul propriu al sistemului si pierderile de conversie.

Posibilitati de extindere

Capacitatea sistemului poate fi extinsa cu pana la cinci baterii suplimentare compatibile:

• pana la 10.688Wh cu 5 x baterii BP1600;

• pana la 16.128Wh cu 5 x baterii BP2700.

Bateriile de extensie sunt disponibile separat.

Prin adaugarea unei baterii BP2700, puterea solara maxima acceptata de sistem poate creste de la 1.800W la 3.600W.

Incarcare de la reteaua electrica

Solarbank 3 E2700 Pro poate incarca bateria si de la reteaua electrica, cu o putere de pana la 1.200W.

Incarcarea completa de la reteaua electrica dureaza aproximativ 2,3 ore, in conditii favorabile si fara alte baterii de extensie.

Aceasta functie permite incarcarea bateriei in perioadele cu tarif redus si utilizarea energiei stocate ulterior, in functie de configurarea sistemului.

Incarcare de la panourile solare

Cele patru panouri incluse au o putere nominala totala de:

4 x 460W = 1.840Wp

Puterea nominala instalata de 1.840Wp depaseste cu 40W limita de intrare solara de 1.800W mentionata pentru unitatea principala. Puterea efectiva procesata depinde de limitele echipamentului si de conditiile de functionare. Respectarea configuratiei recomandate de producator trebuie verificata inainte de instalare.

Timpul real de incarcare solara variaza in functie de intensitatea luminii, anotimp, temperatura, orientarea panourilor, unghiul de montaj, umbrire si consumul simultan al locuintei.

Calculul teoretic ideal, fara pierderi si fara consum simultan, la limita de intrare solara de 1.800W a unitatii principale este:

2.688Wh ÷ 1.800W = aproximativ 1,49 ore de productie la putere maxima

In utilizarea reala, incarcarea va dura mai mult, deoarece panourile nu produc permanent puterea nominala, iar sistemul poate alimenta simultan consumatorii locuintei.

Utilizare in timpul unei pene de curent

Solarbank 3 E2700 Pro dispune de o iesire AC off-grid cu o putere nominala de pana la 1.200W.

In timpul unei pene de curent, sistemul nu continua sa alimenteze automat intreaga instalatie a locuintei prin priza. Consumatorii esentiali trebuie conectati direct la iesirea off-grid a Solarbank.

Pot fi alimentate, in limita puterii disponibile:

• routerul de internet;

• laptopul;

• iluminatul;

• televizorul;

• incarcatoarele;

• anumite frigidere;

• alte aparate cu un consum total compatibil.

Trebuie verificata atat puterea continua, cat si puterea de pornire a fiecarui aparat.

Instalare si conectare

Panourile se conecteaza individual la intrarile MPPT ale Solarbank, iar centrala se conecteaza la o priza compatibila de 230V.

Smart Meter-ul se instaleaza in tabloul electric de catre un electrician autorizat. Dupa instalare, acesta trebuie asociat cu Solarbank prin aplicatia Anker.

Pozitionarea, inclinarea, orientarea si absenta umbrelor influenteaza direct productia sistemului.

Intrebari frecvente

1. Kitul necesita un invertor separat?

Nu. Anker SOLIX Solarbank 3 E2700 Pro are microinvertorul si controlerele MPPT integrate.

2. Sistemul de prindere este inclus?

Nu. Kitul nu include structura sau suportul de prindere. Sistemul de montaj trebuie ales separat in functie de balcon, perete, acoperis plat, terasa sau amplasarea la sol.

3. Panourile Canadian Solar sunt compatibile cu Solarbank 3 Pro?

Da. Panourile au Vmp de 45,2V, Voc de 53,3V si Imp de 10,18A. Aceste valori se incadreaza in limitele intrarilor MPPT ale Solarbank 3 Pro.

Fiecare panou trebuie conectat separat la propria intrare MPPT.

4. Ce putere totala au panourile?

Cele patru panouri ofera o putere instalata totala de:

4 x 460W = 1.840Wp

Productia reala variaza in functie de vreme, anotimp, orientare, inclinare si umbrire.

5. Ce capacitate are bateria?

Bateria integrata are o capacitate nominala de 2.688Wh, echivalentul a aproximativ 2,68kWh.

6. Ce face Smart Meter-ul?

Smart Meter-ul masoara consumul locuintei si permite Solarbank sa regleze automat puterea furnizata. Astfel, sistemul poate reduce energia preluata din reteaua publica si poate utiliza mai eficient energia stocata.

7. Este obligatorie conexiunea Wi-Fi?

Conexiunea Wi-Fi este necesara pentru monitorizarea de la distanta, comunicarea cu Smart Meter-ul si accesul la functiile inteligente disponibile in aplicatia Anker.

8. Poate bateria fi incarcata de la reteaua electrica?

Da. Solarbank 3 Pro permite incarcarea AC de la reteaua electrica, cu o putere de pana la 1.200W.

9. Pot functiona simultan panourile si incarcarea AC?

Da. Solarbank 3 Pro poate combina energia furnizata de panouri cu energia preluata din reteaua electrica, in functie de configuratie si de componentele instalate.

10. Cat dureaza incarcarea bateriei?

De la reteaua electrica, incarcarea dureaza aproximativ 2,3 ore la o putere de 1.200W, in conditii favorabile.

De la cele patru panouri de 460W, timpul nu poate fi garantat, deoarece depinde de conditiile meteo si de montaj. Calculul ideal la limita de 1.800W a unitatii principale este de aproximativ 1,49 ore, fara pierderi si fara consum simultan. In practica, incarcarea dureaza mai mult.

11. Pot adauga ulterior alte panouri?

Acest kit foloseste deja toate cele patru intrari MPPT ale Solarbank 3 Pro. Adaugarea altor panouri necesita verificarea unei configuratii compatibile si nu se face prin conectarea lor in serie la intrarile existente.

Puterea nominala a celor patru panouri este de 1.840Wp, iar limita de intrare solara declarata pentru unitatea principala este de 1.800W. Prin urmare, nu trebuie confundata puterea instalata a panourilor cu puterea maxima procesata de unitate. Cu o baterie BP2700, limita declarata poate creste pana la 3.600W, in conditiile specificate de producator.

Orice extindere trebuie sa respecte limitele de tensiune, curent si putere ale sistemului.

12. Pot conecta panourile in serie?

Nu. Doua panouri conectate in serie ar depasi intervalul maxim de 60V al intrarii Solarbank.

Fiecare dintre cele patru panouri incluse trebuie conectat separat la propria intrare MPPT.

13. Ce se intampla dupa incarcarea completa a bateriei?

Energia produsa poate fi directionata catre consumatorii locuintei. Gestionarea surplusului depinde de consumul existent si de configurarea selectata in aplicatie.

14. Poate sistemul alimenta locuinta in timpul unei pene de curent?

Nu prin conectarea normala la priza. Atunci cand reteaua publica este intrerupta, alimentarea prin circuitul obisnuit se opreste din motive de siguranta.

Solarbank poate alimenta direct consumatori conectati la iesirea sa off-grid, cu o putere de pana la 1.200W.

15. Pe ce faza este utilizata energia produsa?

Solarbank furnizeaza energia prin faza la care este conectata priza sa. Modul de masurare si compensare intre faze depinde de configurarea instalatiei si de contorul electric al locuintei.

16. Unde poate fi instalat Solarbank?

Solarbank are protectie IP65 si un interval de functionare cuprins intre -20°C si +55°C.

Nu trebuie amplasat in apa, in zone cu risc de inundatie, langa materiale inflamabile sau in locuri expuse unor surse puternice de caldura.

17. Ce garantie are Solarbank 3 E2700 Pro?

Centrala electrica Anker SOLIX Solarbank 3 E2700 Pro beneficiaza de o garantie de 10 ani.

Conditiile de garantie pentru panouri, Smart Meter si celelalte componente pot fi diferite si sunt cele specificate pentru fiecare produs.

18. Este necesar un electrician?

Conectarea panourilor si a Solarbank este simplificata, dar Smart Meter-ul trebuie instalat in tabloul electric de catre un electrician autorizat.

Sistemul de prindere trebuie ales, montat si verificat separat, in functie de locul instalarii.
