Kit solar off-grid 150W cu MPPT SmartSolar 75/15, baterie GEL 12V 57Ah si invertor 1000W sinus pur

Acest kit solar off-grid compact este conceput pentru alimentarea consumatorilor de mica si medie putere in rulote, cabane, gradini, garaje, sisteme de supraveghere sau locatii fara acces la reteaua electrica.

Sistemul combina un panou solar monocristalin Victron Energy de 150W cu regulatorul inteligent SmartSolar MPPT 75/15, o baterie GEL Deep Cycle de 12V si 57Ah si un invertor TED Electric de 1000W cu unda sinusoidala pura.

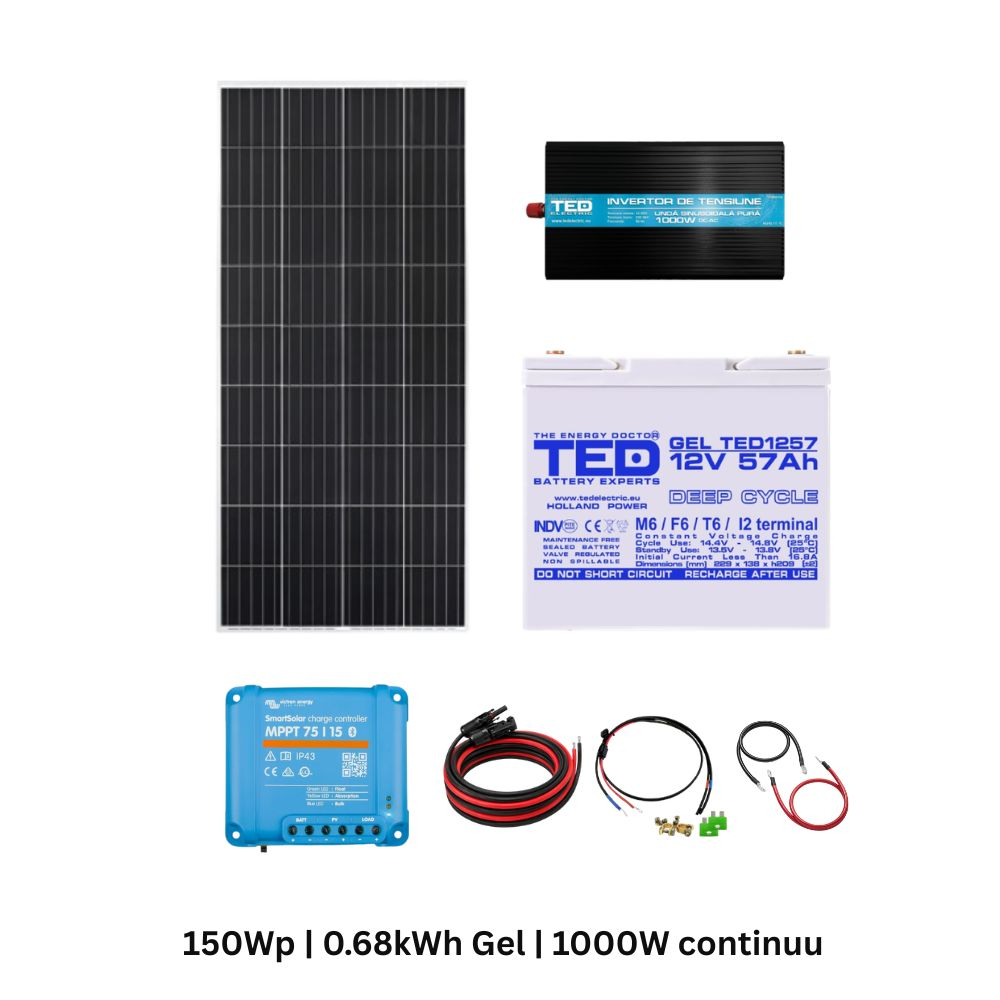

Continutul kitului

• 1x panou solar monocristalin Victron Energy 150W, cod SPM041501200
• 1x regulator solar Victron Energy SmartSolar MPPT 75/15 cu Bluetooth

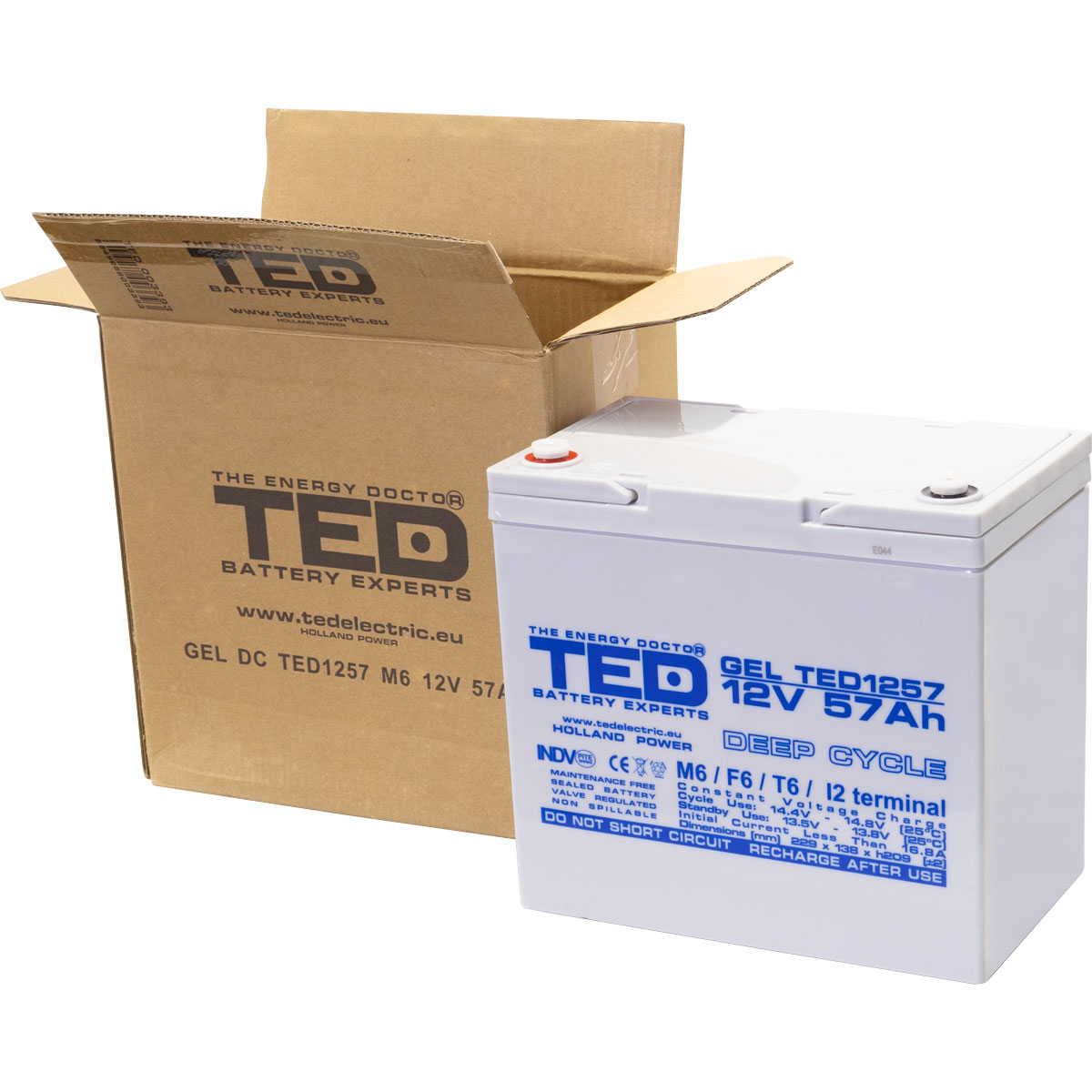

• 1x acumulator GEL VRLA Deep Cycle 12V 57Ah cu terminale M6, cod TED003393

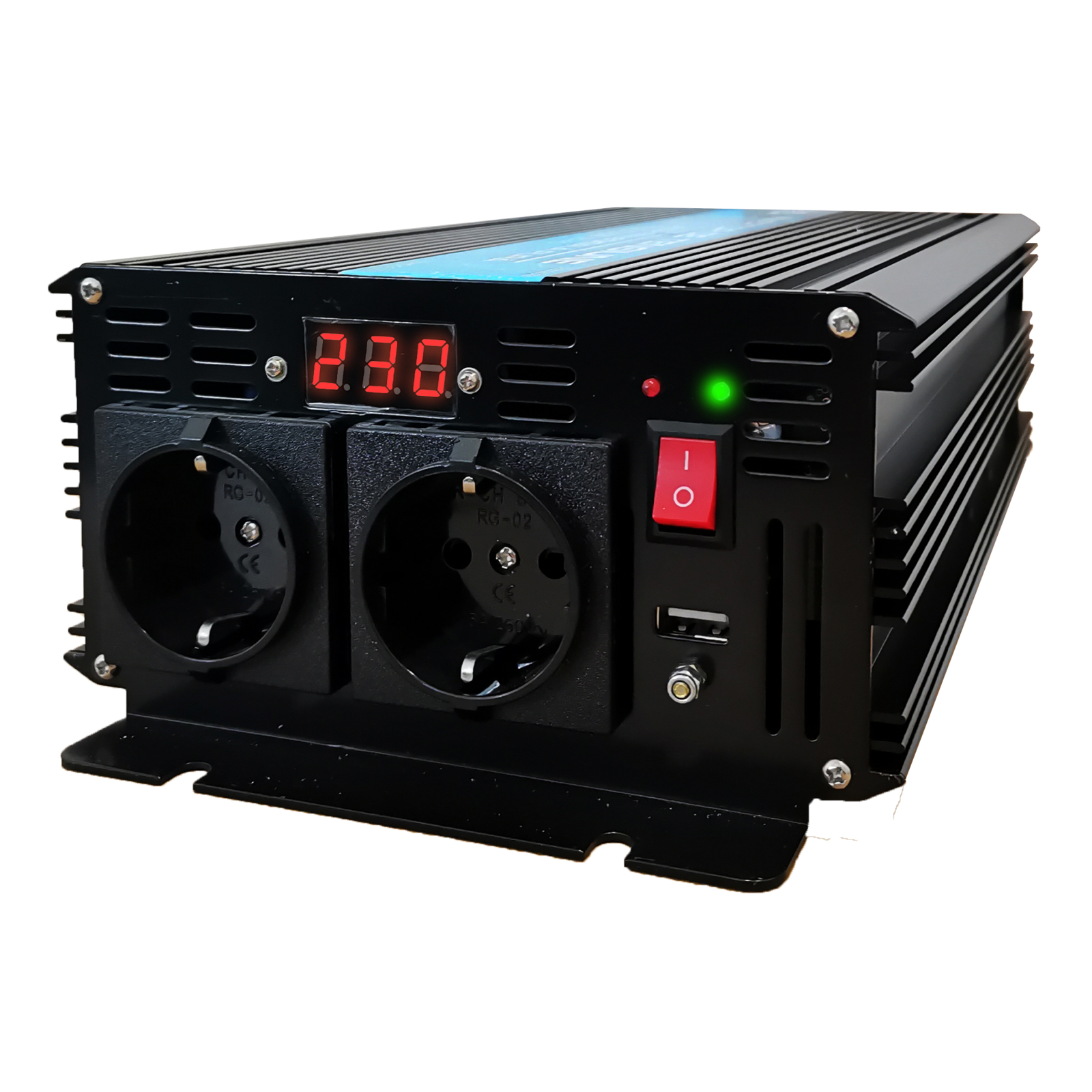

• 1x invertor TED Electric 12V la 230V, 1000W, unda sinusoidala pura, cod TED000378
• 1x cablu solar de 10 m, 2 x 6 mm², cu conectori MC4 pentru legatura dintre panou si regulator
• 1x cablu de conectare regulator-baterie de 1,5 m, 2 x 6 mm², cu terminale M6 si suport integrat pentru siguranta plata
• 1x siguranta plata de 20A pentru circuitul dintre regulator si baterie

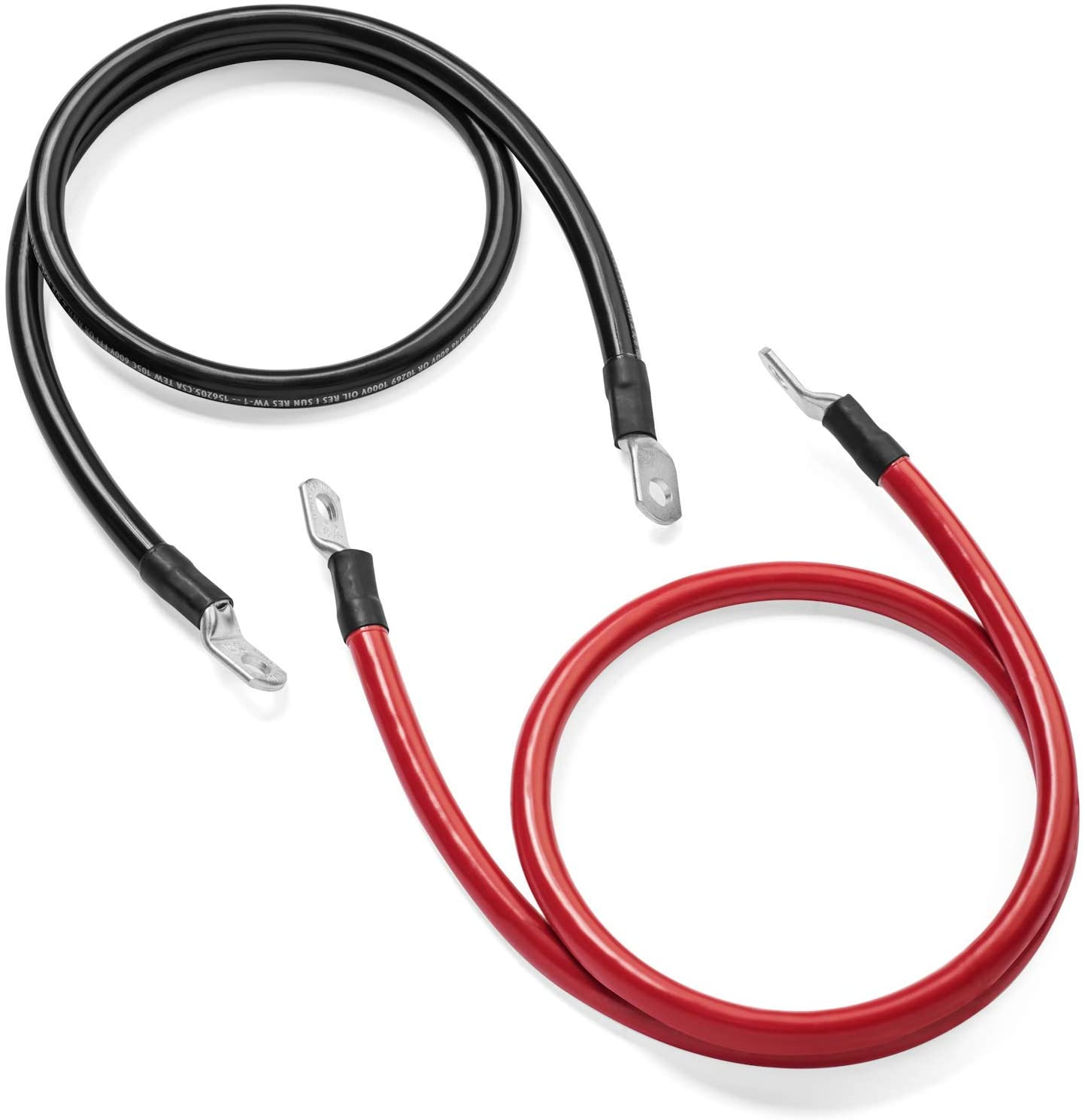

• Cablurile de alimentare DC furnizate impreuna cu invertorul

Avantajele kitului

• Sistem solar independent de reteaua electrica
• Regulator MPPT cu randament ridicat si incarcare inteligenta a bateriei
• Monitorizarea sistemului prin Bluetooth si aplicatia VictronConnect
• Invertor cu unda sinusoidala pura, potrivit pentru aparatura electronica sensibila
• Baterie GEL Deep Cycle, fara intretinere
• Cabluri dimensionate pentru conectarea panoului si a regulatorului
• Sistem compact, potrivit pentru aplicatii mobile sau stationare

Cum functioneaza sistemul

Panoul solar transforma energia solara in energie electrica si o transmite catre regulatorul Victron SmartSolar MPPT 75/15. Regulatorul optimizeaza productia panoului si incarca in siguranta bateria GEL de 12V.

Invertorul se conecteaza separat si direct la baterie, prin cablurile sale de alimentare, si transforma tensiunea de 12V CC in tensiune de 230V CA cu unda sinusoidala pura.

Invertorul nu se conecteaza la iesirea de consumatori a regulatorului MPPT.

Productia estimata

Panoul solar de 150W poate produce aproximativ 170-210 kWh pe an, in functie de localitate, anotimp, orientare, inclinare, temperatura, conditii meteorologice si eventualele zone de umbrire.

Media zilnica anuala poate fi de aproximativ 470-580Wh. Energia efectiv disponibila la priza va fi mai mica din cauza pierderilor din regulator, baterie, cabluri si invertor.

Capacitatea de stocare

Bateria de 12V si 57Ah ofera o capacitate nominala de aproximativ 684Wh. Pentru prelungirea duratei de viata a bateriei GEL se recomanda evitarea descarcarilor profunde si utilizarea sistemului in principal cu sarcini mici sau moderate.

Consumatori recomandati

• Iluminat LED
• Router si echipamente de internet
• Laptopuri si incarcatoare
• Televizor de dimensiuni reduse
• Telefoane, tablete si camere foto
• Sisteme de supraveghere
• Pompe sau aparate mici, dupa verificarea curentului de pornire

Consumatorii apropiati de puterea maxima de 1000W trebuie utilizati numai pentru perioade scurte. Kitul nu este recomandat pentru alimentarea prelungita a radiatoarelor electrice, boilerelor, plitelor, fierbatoarelor sau altor aparate de incalzire cu putere ridicata.

Date tehnice principale

• Putere panou solar: 150W
• Tensiune la putere maxima a panoului: 18,2V
• Curent la putere maxima a panoului: 8,25A
• Tensiune in circuit deschis a panoului: 22,3V
• Curent de scurtcircuit al panoului: 8,69A
• Tensiune maxima PV a regulatorului: 75V
• Curent maxim de incarcare al regulatorului: 15A
• Putere fotovoltaica nominala acceptata la 12V: 220W
• Tensiune baterie: 12V
• Capacitate baterie: 57Ah
• Energie nominala baterie: 684Wh
• Tip baterie: GEL VRLA Deep Cycle
• Conexiune baterie: M6
• Putere continua invertor: 1000W
• Putere maxima de varf invertor: 2000W
• Tensiune de iesire invertor: 230V
• Forma undei de iesire: sinusoidala pura

Informatii importante pentru instalare

Inainte de asamblarea kitului trebuie verificat daca papucii cablurilor furnizate cu invertorul sunt compatibili cu terminalele M6 ale bateriei.

Kitul nu include o siguranta si un suport de siguranta separat pentru circuitul dintre baterie si invertor. Pentru protejarea cablurilor in caz de scurtcircuit, protectia DC trebuie dimensionata conform specificatiilor invertorului si instalata cat mai aproape de borna pozitiva a bateriei.

Suportul de montaj al panoului, sistemul de impamantare si accesoriile suplimentare de instalare nu sunt incluse. Instalarea si verificarea conexiunilor trebuie efectuate de o persoana calificata.
