Victron Energy Battery Balancer - Sistem De Echilibrare Baterii

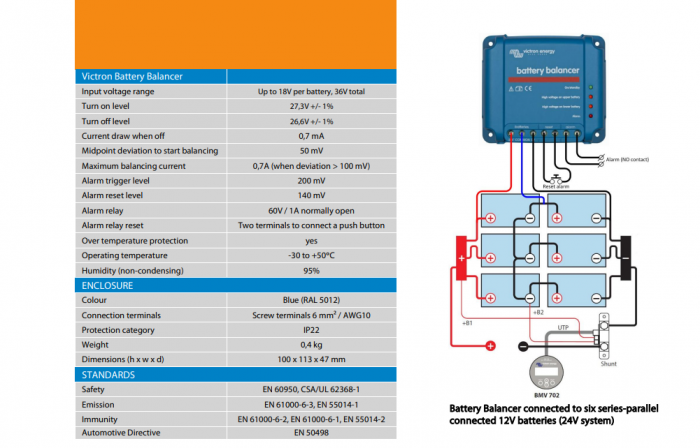

Victron Energy Battery Balancer egalizeaza starea de incarcare a doua baterii de 12 V conectate in serie sau a mai multor siruri paralele de baterii conectate in serie. Atunci cand tensiunea de incarcare a unui sistem de baterii de 24V creste la mai mult de 27V, Battery Balancer se va porni si va compara tensiunea dintre cele doua baterii conectate in serie. Echilibratorul bateriei va absorbi un curent de pana la 1 A din baterie (sau baterii conectate in paralel) cu cea mai mare tensiune. Diferenta de curent de incarcare rezultata va asigura ca toate bateriile vor converge catre aceeasi stare de incarcare.

Daca este necesar, mai multe balansoare pot fi puse in paralel.
Un banc de baterii de 48 V poate fi echilibrat cu trei balansoare de baterii.

Indicatori LED de pe echilibrul bateriei
Verde: pornit (tensiune baterie > 27,3V)
Portocaliu: piciorul inferior al bateriei activ (abatere > 0,1V)
Portocaliu: piciorul superior al bateriei activ (abatere > 0,1V)
Rosu: alarma (abatere > 0) ,2V). Ramane pornit pana cand abaterea scade la mai putin de 0,14V sau pana cand tensiunea sistemului scade la mai putin de 26,6V.

Releu de alarma
Normal deschis. Releul de alarma se inchide cand LED-ul rosu se aprinde si se deschide cand LED-ul rosu se stinge.

Resetarea alarmei pe echilibrul bateriei
Doua terminale sunt disponibile pentru conectarea unui buton. Interconectarea celor doua terminale reseteaza releul.
Conditia de resetare va ramane activa pana la terminarea alarmei. Dupa aceea, releul se va inchide din nou cand apare o noua alarma.

Chiar mai multa perspectiva si control cu functia de monitorizare a punctului de mijloc a monitorului pentru baterii BMV-702
BMV -702 masoara punctul de mijloc al unui sir de celule sau baterii. Afiseaza abaterea de la punctul mediu ideal in volti sau procente.
Pot fi setate procente separate de abatere pentru a declansa o alarma vizuala/audibila si pentru a inchide un contact de releu fara potential in scopuri de alarma la distanta.
Va rugam sa consultati manualul BMV-702 pentru mai multe informatii despre echilibrarea bateriei
